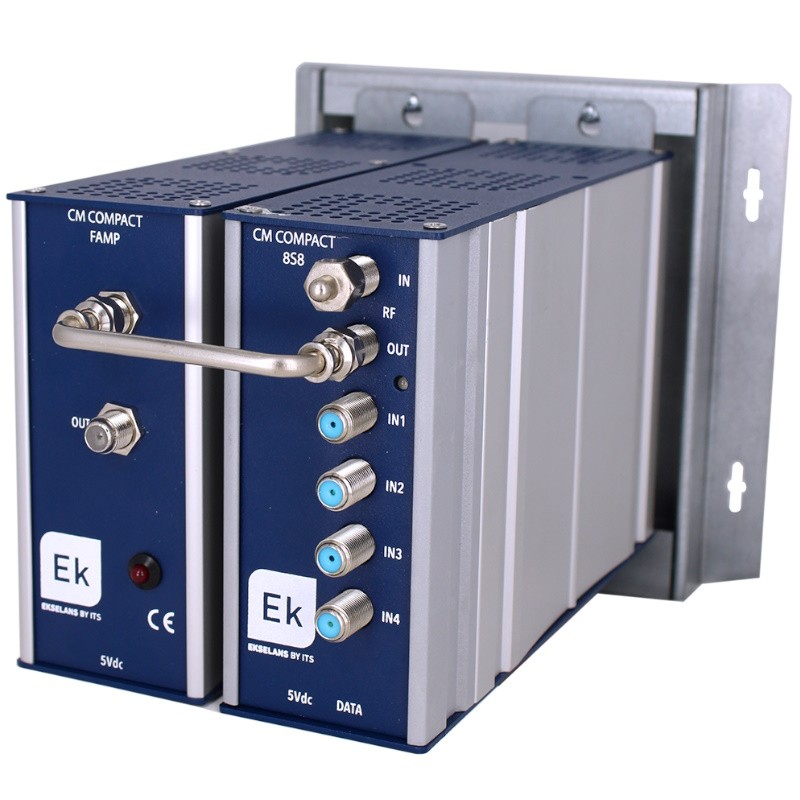

Transmodulador 4 entradas DVB S-S2 multistream

EK CM-COMPACT-PLUS-8S8 - Módulos OCTO con 4 entradas de satélite y 8 tuners (DVB-S/S2/S2X). Soporta multistream (CM COMPACT PLUS 8S4 y 8S8).

¿Cuáles son las características principales del transmodulador de 4 entradas CM-COMPACT-PLUS-8S8 de EK?

• Transmodulador 4 entradas (8 sintonizadores) DVB S-S2 multistream.
• BISS compatible.
• Salida COFDM-QAM.
• Nivel de salida: 95dBμV
• MER >35dB.
• Remultiplexación inteligente de servicios.
• 8 canales de salida en RF (4+4 adyacentes).
• 13/18V, 22KHz y DiSEqC.
• Programación via PC.
• Fuente de alimentación modular con amplificador 108dBμV.

¿Cuáles son las características técnicas del Módulo Octo con 4 entradas de satélite CM-COMPACT-PLUS-8S8 de EK?

Referencia: CM COMPACT PLUS 8S8

Código: 085008

ENTRADA

• Número de tuners: 8
• Conectores de entrada: 4
• Frecuencia de entrada: 950 - 2150 MHz
• Nivel de entrada: 40 - 79 dBμV
• Ancho de banda de canal: 36 MHz
• Velocidad de símbolo: 1 - 45 MSps
• Tipo de modulación: QPSK / 8PSK / 16APSK / 32APSK
• Telealimentación (LNB): 13/18 - 0/22 (700mA máx.) V / KHz
• DiSEqC: A / B / C / D
• Unicable: SatCR / dCSS

SALIDA

• Número de salidas: 1+1 (RFMIX)
• Puerto de mezcla: <1,5 dB
• Frecuencias de salida: 170 - 862 MHz
• Nivel máximo de salida: 108 dBμV
• Regulación de salida: 20 dB

Modulación DVB-T

• Número de canales: 8 en dos grupos de 4+4 adyacentes
• Frecuencia de salida: 170 - 862 MHz
• Constelación - Modo: QPSK, 16QAM, 64QAM - 2K
• FEC: 1/2, 2/3, 3/4, 5/6, 7/8
• Intervalo de guarda: 1/4, 1/8, 1/16, 1/32
• MER: >35 dB

GENERAL

• Programación local: Por cable USB (incluido)
• Alimentación: 5 - 10 Vdc / A
• Consumo (Sin LNB): 2300 mA
• Temperatura de funcionamiento: 0 - 40 ºC
