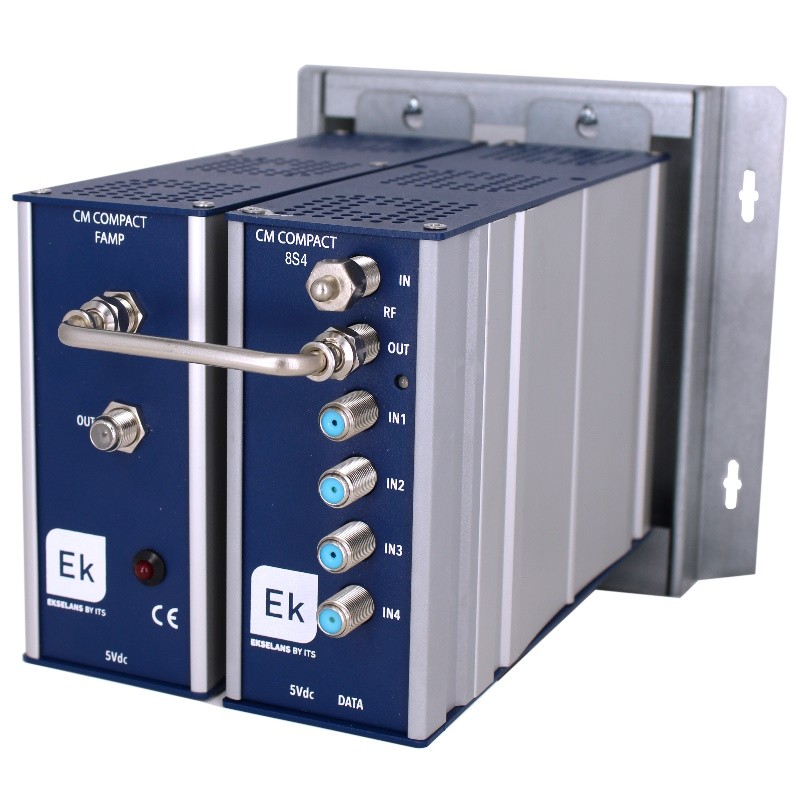

Transmodulador compacto Octo DVB S/S2/MS a COFDM/QAM

EK CM COMPACT PLUS 8S4 - Transmodulador 4 entradas (8 sintonizadores) DVB S-S2 multistream.

¿Cuáles son las características principales del transmodulador de 4 entradas CM COMPACT PLUS 8S4 de EK?

• Transmodulador 4 entradas (8 sintonizadores) DVB S-S2 multistream.
• BISS compatible.
• Salida COFDM-QAM.
• Nivel de salida: 95dBμV. MER >35dB.
• Remultiplexación inteligente de servicios.
• 4 canales de salida en RF (adyacentes).
• 13/18V, 22KHz y DiSEqC.
• Programación via PC.
• Fuente de alimentación modular con amplificador 112dBμV.

¿Cuáles son las características técnicas de la Cabecera CM de EK?

Referencia: CM COMPACT PLUS 8S4

Código: 085007

ENTRADA

• Número de tuners: 8
• Conectores de entrada: 4
• Frecuencia de entrada:  950 - 2150  MHz
• Nivel de entrada: 40 - 79 dBμV
• Ancho de banda de canal: 36 MHz
• Velocidad de símbolo:1 - 45 MSps
• Tipo de modulación: QPSK / 8PSK / 16APSK / 32APSK
• Telealimentación (LNB): 3/18 - 0/22 (350mA máx.)  V / KHz 1
• DiSEqC: A / B / C / D
• Unicable: SatCR / dCSS

SALIDA

• Número de salidas: 1+1 (RFMIX)
• Puerto de mezcla:  <1,5 <1,5 <1,5
• Frecuencias de salida: 170 - 862  MHz
• Nivel máximo de salida: 112  dBμV
• Regulación de salida: 20 dB

Modulación DVB-T

• Número de canales: 4 adyacentes
• Frecuencia de salida: 170 - 862 MHz
• Constelación - Modo: QPSK, 16QAM, 64QAM - 2K
• FEC: 1/2, 2/3, 3/4, 5/6, 7/8
• Intervalo de guarda: 1/4, 1/8, 1/16, 1/32
• MER:  >35 dB

Modulación DVB-C

• Número de canales: 4 adyacentes
• Frecuencia de salida:  50 - 862 MHz
• Constelación: 16, 32, 64, 128, 256QAM
• Velocidad de símbolo:  4 … 6,96 Mbps
• MER:  >40 dB

GENERAL

• Programación local: Por cable USB (incluido)
• Alimentación:  5 - 10 Vdc / A
• Consumo (Sin LNB):  1800 mA
• Temperatura de funcionamiento:  0 - 40 ºC
