Receptor Óptico TV + FI-Sat autónomo

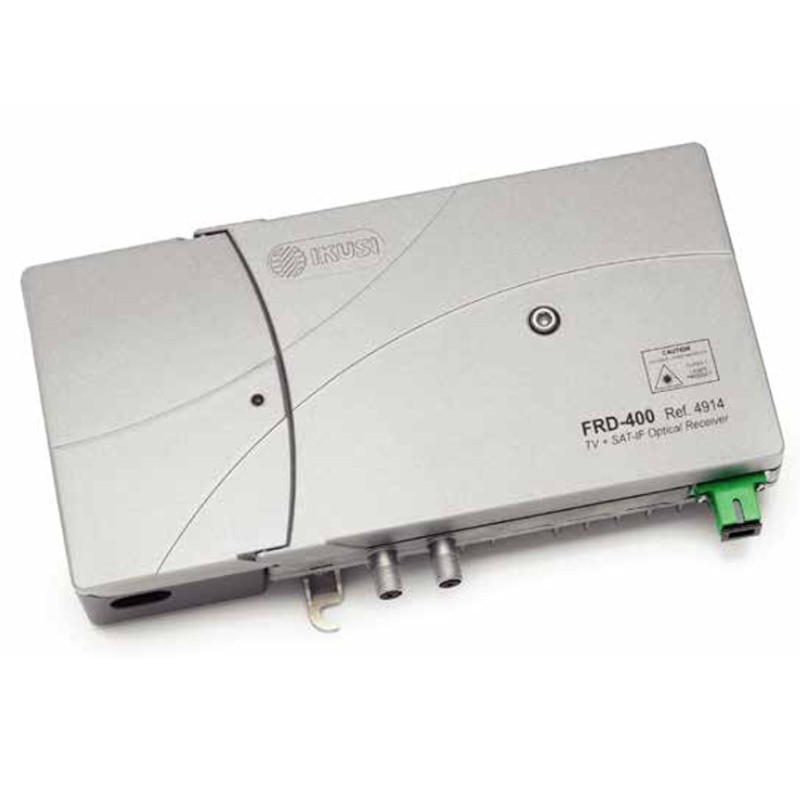

Fagor FRD-400 - Receptor óptico TV + FI-Sat autónomo.

Aplicación en la distribución por fibra óptica de señales digitales TV terrestre y FI satélite instalaciones colectivas de gran densidad.

¿Cuáles son las características principales del Receptor Óptico Terrestre y Satélite FRD-400 de Fagor?

•  1 entrada óptica 1290-1600 nm (2ª -3ª ventana) ; 1 salida RF 45-2150 MHz.
•  Conexión de fibra óptica tipo monomodo.
•  Aplicación en la distribución por fibra óptica de señales analógicas o digitales TV terrestre y FI satélite en instalaciones colectivas extensas.
•  Alimentación red alterna 50/60 Hz. Nivel de protección de seguridad eléctrica Clase II. Cable insertable de red con clavija bipolar.
•  Cajas de zamak. Fijación mural. Montaje interior. Provisión para puesta a tierra.

¿Cuáles son las características técnicas del Receptor Óptico de Fator FRD-400?

Modelo: FRD-400

Referencia: 4914

Potencia óptica de entrada: -12 ... +1 (1) dBm

Bandas de frecuencias salida RF vía directa:

      z 45 – 862 (TV) et MHz

      950 – 2150 (BIS) MHz

SECCIÓN ÓPTICA

•  Longitud de onda: 1290 – 1600 nm
•  Pérdidas de retorno entrada óptica: > 50 dB
•  Conector de entrada óptica: SC/APC 8º

SECCIÓN RF

•  Ondulación en banda: ±1,5 (TV), ±2 (BIS) dB
•  Nivel de salida del receptor para 20 canales digitales. Para 76 dBµV entrada al transmisor y -12 dBm de entrada al receptor: 104 dBµV
•  Nivel de salida del receptor para 20 canales analógicos. Para 72 dBµV entrada al transmisor y -4 dBm de entrada al receptor: 100 dBµV
•  CNR (*):
•       TV analógico (∆B = 5 MHz): > 52 dB
•       FI (∆B = 36 MHz): > 36 dB
•  CTB (*):  > 60 dB
•  CSO (*):  > 60 dB
•  Atenuador variable TV: 0 – 15 dB
•  Ajuste de pendiente TV: 0 – 15 dB
•  Atenuador variable FI: 0 – 15 dB
•  Ajuste de pendiente FI: 0 – 15 dB
•  Pérdidas de retorno de salida: >12 (TV), 10 (BIS) db

GENERAL

•  Test de salida: -30 dB
•  Tipo conectores salida y test: F
•  Tensión de red: 230 – 240 Vac
•  Consumo: 15 W
•  Dimensiones: 222 x 140 x 44 mm
