Transmisor óptico SMATV Rack 19” 1U 1310nm Po 10dBm

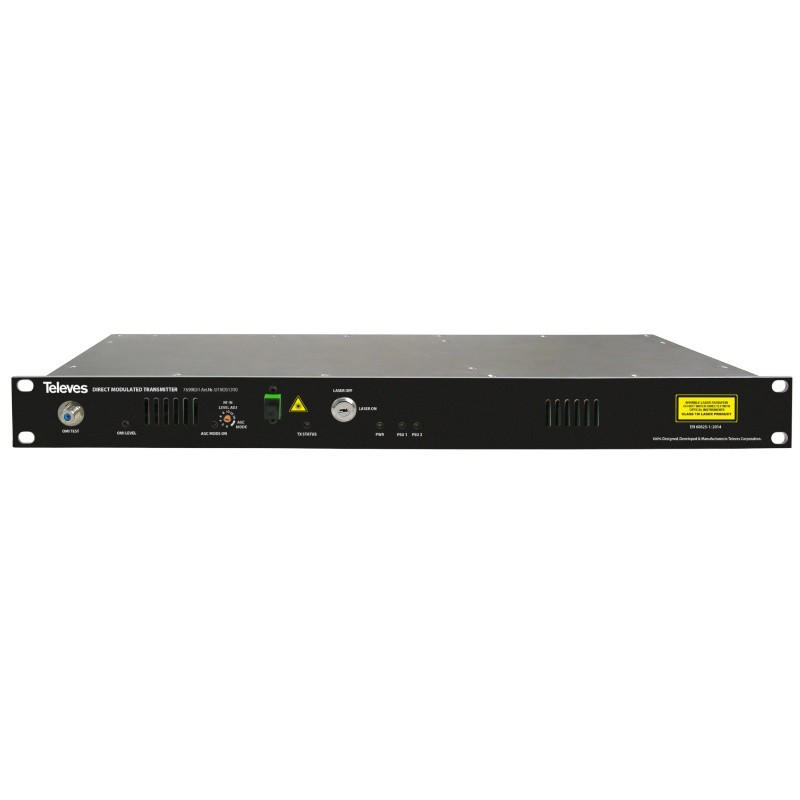

Televés 769903 - Transmisor óptico SMATV, 1U rack 19” 1310nm, Po 10dBm.

¿Cuáles son las características principales del transmisor óptico de Televés 769903?

•  Genera una señal óptica, en la ventana de 1310nm, modulada por la señal de RF SMATV de entrada (47 - 2400MHz). La potencia óptica de salida es de 10dBm.
•  Es idóneo para soluciones RFoG / RF Overlay.
•  Compatible con SMATV: ancho de banda de entrada hasta 2400MHz
•  Control del nivel RF de entrada: optimización de los parámetros de calidad de la conversión óptica
•  Alarma de caída de potencia óptica
•  Instalación en rack 19" con 1U de altura
•  Conversión de muy bajo ruido equivalente
•  Facilidad de instalación y uso
•  Alta eficiencia energética
•  Conectores ópticos SC/APC y tipo F en RF

¿Cuáles son las características técnicas del transmisor óptico 769903 de Televés?

Parámetros RF

•  Rango RF de frecuencia: 47 ... 2400 MHz
•  Nivel RF de entrada (CAG: ON):  75...90 / 15...30 dBμV/dBmV
•  Nivel de entrada SAT (CAG: ON): RF - 10dB dBμV/dBmV
•  Ajuste manual de ganancia de RF:  0 ... 14 (pasos 2 dB) dB
•  Control CAG:  20 dB
•  Planicidad (47...1220MHz): ±0,5 dB
•  Planicidad (950...2400MHz):  ±2 dB
•  Pérdidas de retorno (47...1220MHz): ≥ 10 dB
•  Pérdidas de retorno (950...2400MHz):  ≥ 7 dB
•  Impedancia: 75 Ohm
•  CSO (CENELEC 42):  ≥ 60 dB
•  CTB (CENELEC 42):  ≥ 60 dB
•  C/N:  >50  dB

Óptico

•  Láser: tipo MQW-DFB
•  Longitud de onda: 1310 ±10 nm
•  Potencia óptica:  10 dBm

General

•  Conectores RF:  tipo F hembra
•  Conector óptico: SC/APC
•  Tensión de alimentación: 110 - 230 VAC
•  Frecuencia: 50/60 Hz
•  Consumo de energía: 110 mA
•  Temperatura de funcionamiento: -5…….45 / 32…….113 ºC / ºF

Datos Físicos

•  Peso neto: 1.870 g
•  Peso bruto: 2.512 g
•  Anchura: 483 mm
•  Altura: 200 mm
•  Profundidad: 44 mm
