Receptor Óptico para 4 polaridades de Satélite + Terrestre
Ref. : RO-ST-44
377,52 €
trending_down
Solicitar descuento de instaladores
Impuestos incluidos
- Receptor óptico EK
- 4 polaridades de satélite + terrestre
- 4 salidas HL/HH/VL/VH
- + 1 salida 47-862 MHz
- Conector fibra SC/APC
- Fuente de alimentación incluida

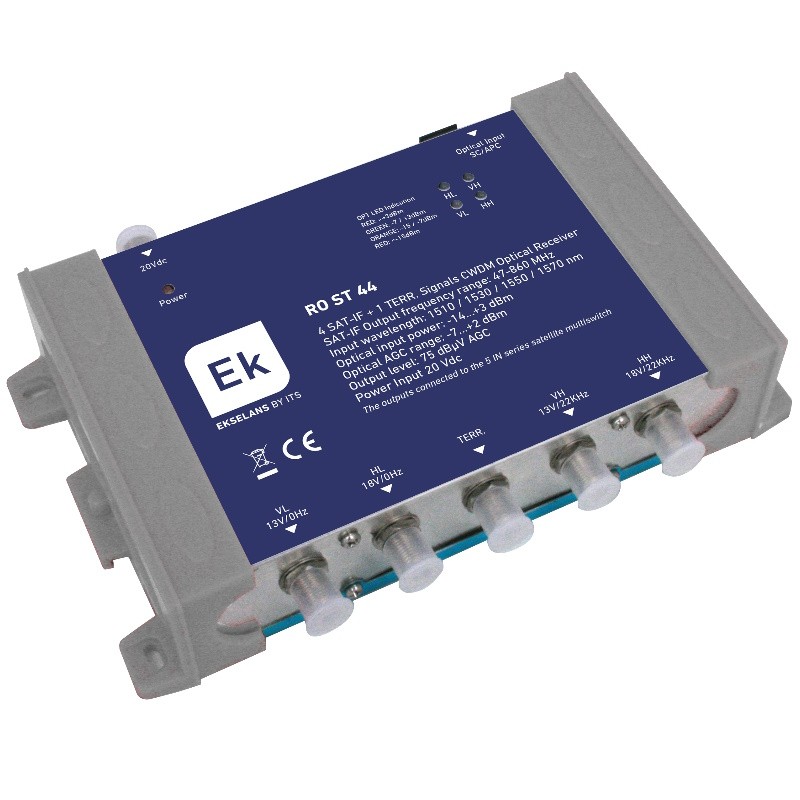

EK RO ST 44 - Receptor óptico para 4 polaridades de satélite + terrestre.
¿Cuáles son las características principales del receptor óptico RO ST 44 de EK?
- Permite la transmisión de 4 polaridades de satélite y TDT a través de una única fibra
- Excelente linealidad y planitud.
- Fibra monomodo alta pérdida de retorno
- Tecnología de ruido ultra bajo
- LED rojo para indicación de potencia
- Incorpora CWDM, utilizando PD de alta linealidad.
- Incorpora AGC óptico
¿Cuáles son las características técnicas del receptor óptico de EK RO ST 44?
Referencia: RO ST 44
Código: 276003
Interfaz de usuario
- Conector RF: F-hembra
- Conector óptico: SC/APC
- Fuente de alimentación: F-hembra
Parámetros ópticos
- Pérdidas de retorno: ≥ 45dB
- Longitud de onda de entrada nm:
- 1510 VL
- 1530 HL
- 1550 VH+Terr.
- 1570 HH
- Responsividad: ≥ 0.9 A/W
- Potencia de entrada:
- -15~3 dBm
- -7~2 AGC dBm
- Tipo de fibra óptica: Monomodo
Parámetros Terr. + Sat-IF
- Impedancia de salida: 75 Ω
- Rango de frecuencia Terr: . 47~860 MHz
- Rizado Terr.: ± 0.75 dB
- Nivel de salida Terr.: ≥ 80 AGC dBµV
- Pérdida de retorno:
- Terr. ≥ 14 dB
- CNR ≥ 50 dB
- CSO ≥ 62 (*) dB
- CTB ≥ 65 (*) dB
- Rango de frecuencia Sat-IF: 950~2150 MHz
- Pérdida de retorno Sat-IF: ≥ 10dB dB
- Planitud Sat-IF: ± 1.5 dB
- Nivel de salida Sat-IF: 75 ± 5 AGC dBµV
- Estabilidad AGC: ± 1 dB
Otros parámetros
- Fuente de alimentación: 20 (Incluida) Vdc
