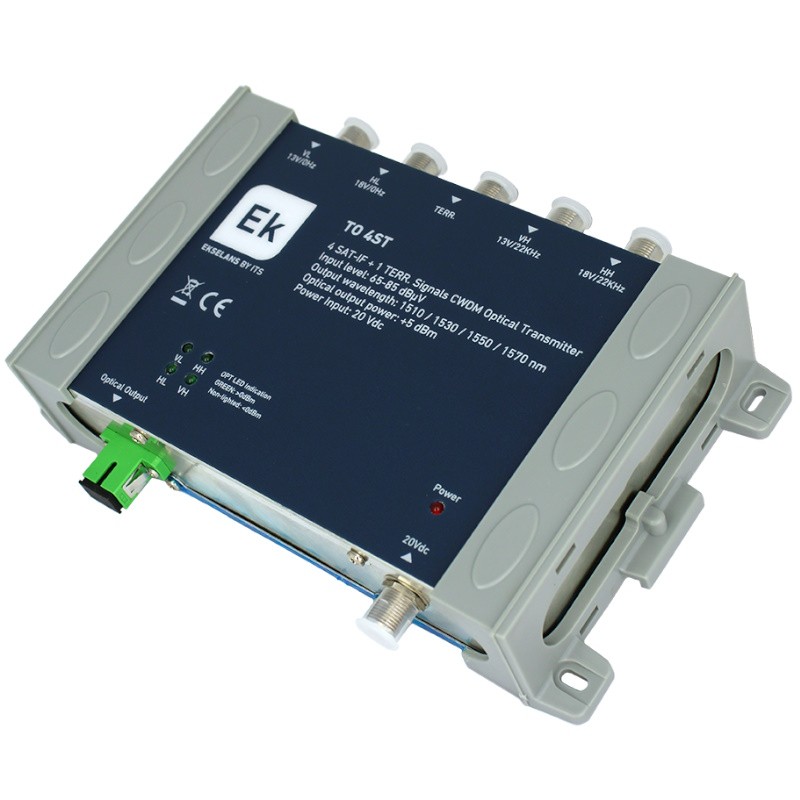

Transmisor Óptico para 4 polaridades de Satélite + Terrestre.

EK TO 4ST - Transmisor óptico para 4 polaridades de Satélite + Terrestre con 4 entradas FI satélite, 1 entrada 47-862MHz.

¿Cuáles son las características principales del transmisor óptico TO 4ST de EK?

• Transmisor óptico para 4 polaridades de satélite + terrestre.
• 4 entradas FI satélite, 1 entrada 47-862MHz.
• Longitud de onda: 1510, 1530, 1550, 1570nm.
• Potencia óptica 3dBm/lambda.
• Conector SC/APC.

¿Cuáles son las características principales del transmisor óptico de 4 polaridades de EK TO 4ST?

Referencia: TO 4ST

Código: 276001

Interfaz de usuario

• Conector RF: F-hembra
• Conector óptico: SC/APC
• Fuente de alimentación: F-hembra

Parámetros ópticos

• Pérdidas de retorno: ≥ 45dB
• Longitud de onda de salida nm:
•     1510 VL
•     1530 HL
•     1550 VH+Terr.
•     1570 HH
• Responsividad: ≥ 0.9  A/W
• Potencia de salida: +3 dBm
• Tipo de fibra óptica: Monomodo

Parámetros Terr. + Sat-IF

• Impedancia de entrada: 75 Ω
• Rango de frecuencia Terr. : 47~860 MHz
• Rizado Terr.: ± 0.75 dB
• Nivel de entrada Terr.: 65-85 dBµV
• Pérdida de retorno Terr.: ≥ 14 dB
• Rango de frecuencia Sat-IF: 950~2150 MHz
• Pérdida de retorno Sat-IF: ≥ 10 dB
• Planitud Sat-IF:  ± 1.5 dB
• Nivel de entrada Sat-IF:  65-85 dBµV
• Alimentación LNB: 13-18/0-22 V/KHz

Otros parámetros

• Fuente de alimentación: 20 (Incluida) Vdc
• Consumo de energía: < 10 W
