Toma de paso FM/TV-SAT 5dB

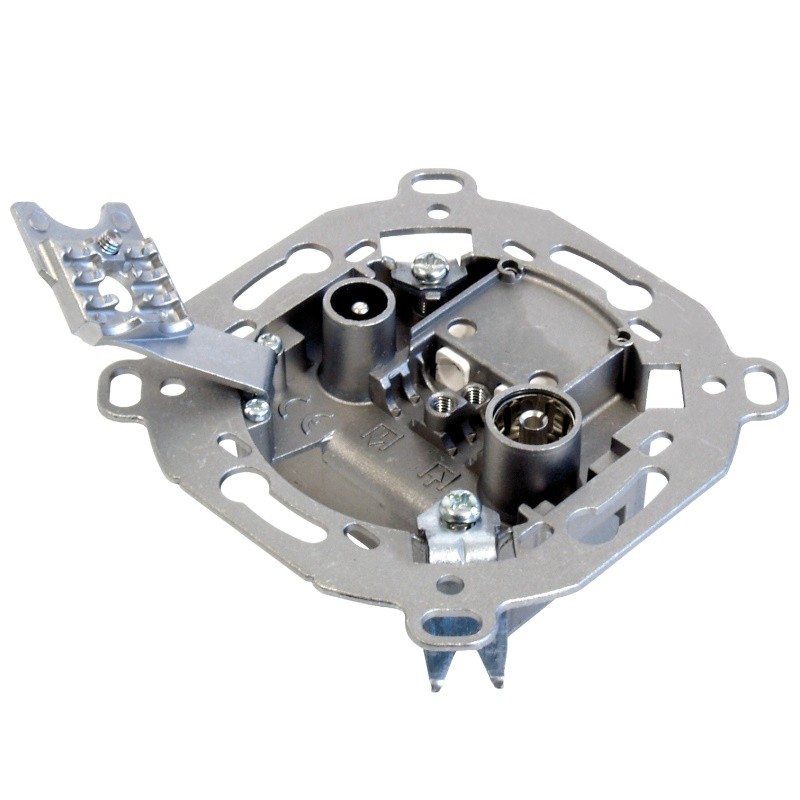

Televés 5228 - Toma de paso 2 conectores: FM/TV-SAT.

Caja de paso con dos conectores CEI. El de la izquierda es un CEI macho para FM (radio) y TV terrestre, y el de la derecha es un CEI hembra para TV satélite (FI).

Tiene paso de señal por lo que permite realizar una instalación en serie de varias tomas. Además, por sus pérdidas es adecuada para ser instalada en la planta 2 aprox.

Características principales de la toma de paso FM/TV-SAT 5228 de Televés

Fabricada en Zamak, de gran resistencia

Paso de DC desde el conector SAT hacia la entrada, y bidireccional entre la entrada y la salida de paso

Compatibles con cables coaxiales de diámetro de cubierta Ø 5...6,9mm

Tomas Televés: Fijación sin tornillo

Una toma de clase A llena de ventajas:

•  El vivo se conecta por simple empuje, no hay que apretar ningún tornillo, pero con una fuerza de sujeción equivalente
•  Soporta diámetros del vivo entre 0,65 a 1,2mm y diámetros exteriores del cable de 5 a 6,9mm
•  Guía cónica, tipo conector "F" para introducir de forma fácil el vivo
•  Margen amplio en la longitud del vivo (5 a 15mm) que dificulta los cortos entre vivo y malla
•  Abrazadera basculante y autoestable de abertura total
•  La abrazadera consta de 3 filas dentadas en 9mm para una perfecta sujeción de la malla
•  Perforación del circuito impreso para compatibilizar el tornillo de fijación de los embellecedores
•  Bordes redondeados para evitar cortes
•  Apantallamientos Clase A

Además, esta gama de producto lleva varios grabados sobre el chasis:

•  Marcado CE
•  Referencia numérica y lógica
•  Indicaciones de entradas y salidas
•  Dimensiones del pelado del cable

Características técnicas de la toma de paso FM/TV-SAT de Televés 5228

•  Método de anclaje: Sin tornillos
•  Número de conectores: 2
•  Conector R/TV: "CEI" macho
•  Conector SAT: "CEI" hembra
•  Salida de paso: Si
•  Bandas: TV / SAT
•  Margen de frecuencia:
•       TV: 5 ... 862 MHz
•       SAT: 950 ... 2400 MHz
•  Rechazo entre salidas:
•       TV: > 25 dB
•       SAT: > 20 dB
•  Pérdidas de paso:
•       TV: 3,5 dB
•       SAT: 5 dB
•  Atenuación: Conector R/TV:
•       TV: 8,5 dB
•       SAT: --
•  Atenuación: Conector SAT:
•       TV: -- dB
•       SAT: 10 dB
•  Paso DC: SAT→Entr. / Sal.→Entr.
•  Corriente máx.: 350 mA
•  Peso bruto: 90 g
•  Anchura: 70 mm
•  Altura: 70 mm
•  Profundidad: 27 mm
•  Peso del producto principal: 91 g
