Mezclador 7 en 1 Instalación en Rack 19" Serie T.0X

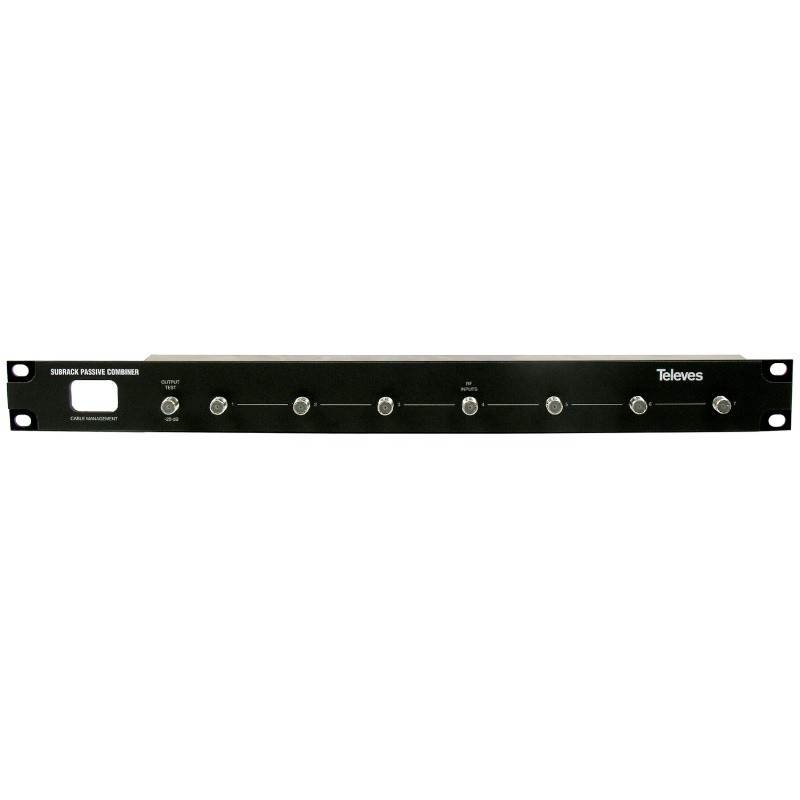

Televés 565002 - Mezclador 7 en 1 Instalación en Rack 19" 1U.

¿Cuáles son las características principales del Mezclador 7 en 1 para módulos T.0X de Televés?

•  Dispositivo que permite la combinación de módulos T.0X sin utilizar la automezcla "Z", permitiendo obtener una C/N óptima en cabeceras de alta densidad de canales.
•  Dotado de salida de Test (-20dB)
•  Alto rechazo entre entradas
•  Panel frontal que facilita conexionado

¿Cuáles son las características técnicas del Mezclador 7 en 1 de Televés 565002?

•   Frecuencia:
•        5 ... 40 MHz
•       40 ... 450 MHz
•       450 ... 750 MHz
•       750 ... 1000 MHz
•   Pérdidas de inserción máx.:
•        5 ... 40 MHz - 11.5 dB
•       40 ... 450 MHz - 11.5 dB
•       450 ... 750 MHz  - 11.8 dB
•       750 ... 1000 MHz - 12 dB
•   Aislamiento mín.: 20 dB
•   Salida Test: 20 dB
•   Pérdidas de retorno Entrada/Salida: >18 dB
•   Impedancia: 75 Ω
•   Índice de protección:  20 IP
•  Temperatura de funcionamiento:  -5 ... 45 / 23 ... 113 °C / °F

Ejemplo de aplicación
