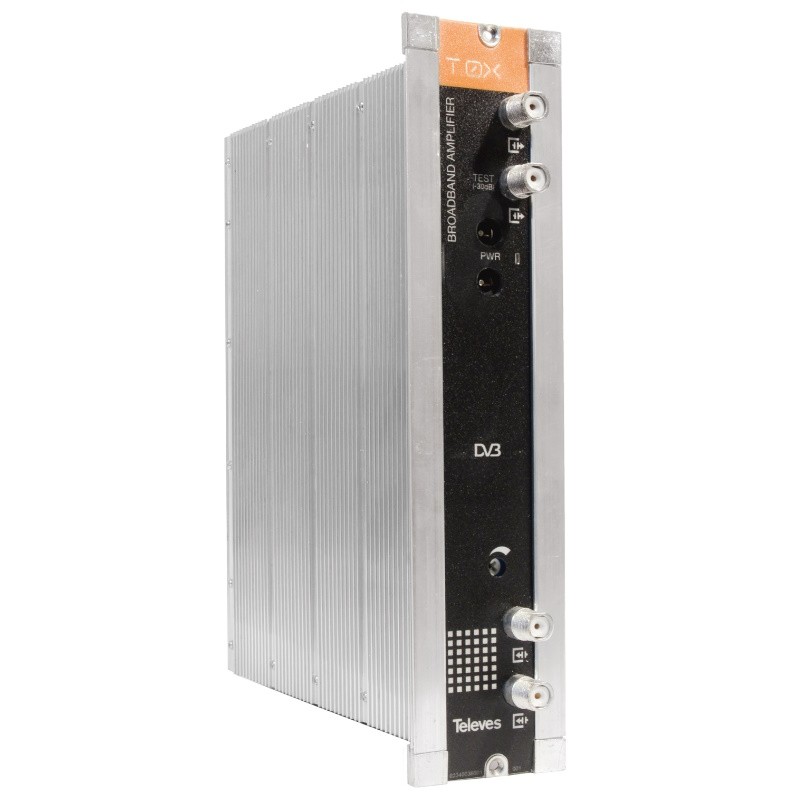

Amplificador RF de alta potencia 2 entradas 44dB Serie T.0X

Televés 5575 - Central amplificadora de alta potencia para la amplificación de las señales procesadas en una cabecera T.0X.

¿Cuáles son las características principales del Amplificador RF de Televés 5575?

•  Baja distorsión de segundo y tercer orden que permiten alta tensión de salida (valores típicos de 126 dBμV)
•  Dispone de dos entradas de señal, lo que permite mezclar los canales procesados de su propia cabecera y canales de otra procedencia
•  Dotada de salida de test.

¿Cuáles son las características técnicas de la Central Amplificadora 5575 de Televés?

ENTRADA RF

• Frecuencia de entrada: 47...1006 MHz
• Pérdidas de retorno: > 10 dB
• Impedancia: 75 Ω

SALIDA RF

•  Frecuencia de salida: 47...1006 MHz
•  Ganancia: 44 ± 2,5 dB
•  Nivel de salida máximo
•       DIN45004B: 126 dBμV
•       42 CH Cenelec: 112 dBμV
•  Margen de regulación: 0 - 20 dB
•  Pérdidas de retorno: > 10 dB
•  Impedancia: 75 Ω

GENERAL

•  Alimentación: 24 Vdc
•  Consumo: 450 máx. mA
•  Índice de protección: 20 IP
•  Temperatura de funcionamiento: 0...45 ºC

DATOS FÍSICOS

•  Peso neto: 868 g
•  Peso bruto: 868 g

•  Anchura: 50 mm

•  Altura: 219 mm

•  Profundidad: 180 mm

Ejemplo de amplificación

Diagrama de bloques
