Derivador de 4 derivaciones y sistema de conexión EasyF 20dB

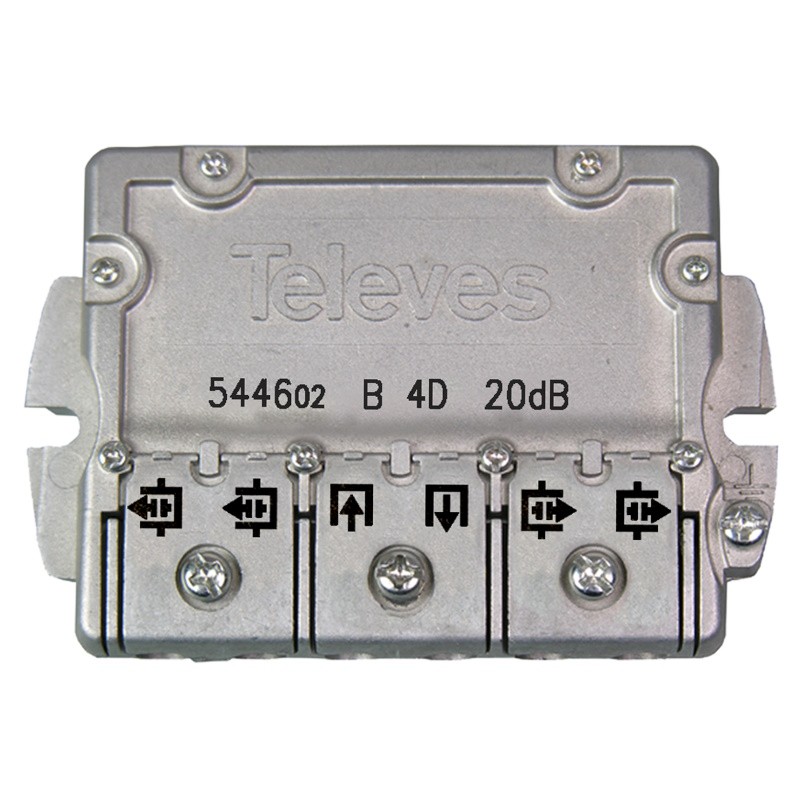

Televés 544602 - Derivador EasyF 4D 5...2400MHz 20dB.

Sistema EasyF

Con EasyF, la conexión del cable coaxial en el dispositivo se realiza mediante un sistema automatizado de inserción del vivo (conductor interno) por contacto, sin requerir soldadura.

Como el primer día: el tiempo de vida del dispositivo se incrementa al eliminar el posible deterioro de las soldaduras con el paso del tiempo.

Reducción del índice de averías: generalmente producidas por soldaduras frías.

Optimización del comportamiento electromagnético: en altas frecuencias.

Refuerzo de nuestro compromiso con el medio ambiente: se elimina la contaminación provocada por el proceso de soldado y se reduce el consumo eléctrico en la producción.

¿Cuáles son las características principales del derivador 544602 de Televés?

•  Fabricado en Zamak, gran blindaje
•  Gran fiabilidad: fabricación automatizada con microcomponentes de última generación
•  Mejora de las pérdidas de paso
•  Buen comportamiento eléctrico: reducción del ruido impulsivo
•  Incluye tornillo de puesta a tierra
•  Paso de DC bidireccional entre la entrada y la salida de paso
• Sistema de conexión EasyF: facilidad de instalación y ahorro en el montaje

Sistema de conexión EasyF: sencillez y ahorro

El EasyF se trata un innovador concepto de conexión del conductor interno del cable coaxial (vivo), que se inserta directamente en el dispositivo aumentando la fiabilidad de la conexión. Además gracias a la ausencia de conectores "F", es posible reducir el chasis y asegurar la conexión de dos cables con un único tornillo.

Ahorro real de tiempo: acelerar la instalación es posible, al no ser necesario realizar la conectorización de los cables coaxiales. Además, se evita el proceso de roscado de los conectores en el dispositivo, que a veces se complica cuando el espacio no es suficiente

Fiabilidad de conexión: la brida que sujeta los cables impide que el coaxial se suelte

Ahorro económico: no se necesita ningún conector (ni "F" ni "CEI") adicional

Optimización del espacio: las entradas y salidas se ubican siempre en el mismo lado del dispositivo, evitando curvar los cables coaxiales y facilitando el trabajo dentro de armarios y registros

Montaje muy sencillo en tres pasos: sólo se requiere atornillar y desatornillar las tapas para conectar dos cables:

1. Desatornillar la tapa del dispositivo para acceder a la conexión

2. Insertar los cables coaxiales previamente pelados

3. Cerrar la tapa y atornillar para asegurar la conexión

¿Cuáles son las características técnicas del derivador 4D de Televés 544602?

•  Margen de frecuencia: 5 ... 2400 MHz
•  Número de derivaciones: 4
•  Plantas: 4 y 5
•  Entradas/Bandas: TERRESTRES / SATELITE
•  Pérdidas de paso:
•       TERR.: 0,8 dB
•       SAT.: 1 ... 1,8 dB
•  Pérdidas de derivación:
•       TERR.: 21 dB
•       SAT.: 21 dB
•  Rechazo entre derivación:
•       TERR.: > 28 dB
•       SAT.: > 22 dB
•  Conectores: Tipo  "EasyF"
•  Voltaje máx.: 40 V
•  Corriente máx.: 300 mA
•  Paso DC: Sal.→Entr.
•  Peso: 112 g
•  Anchura: 80 mm
•  Altura: 55 mm
•  Profundidad: 14mm

Ejemplo de Aplicación

Red de distribución y Red interior de usuarios
