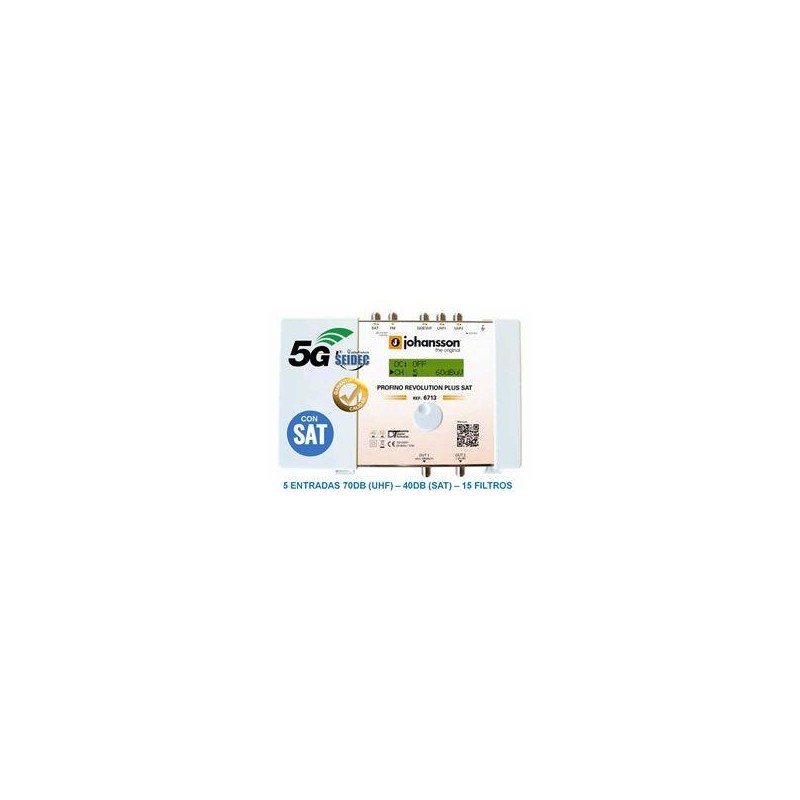

Johansson JH6713 - Cabecera Programable Johansson Profilo Revolution Plus
  • Johansson JH6713 - Cabecera Programable Johansson Profilo Revolution Plus

Central Programable Johansson Profilo Revolution Plus

Ref. : JH6713

  • Central Programable Johansson
  • Profilo Revolution Plus
  • 5 entradas: FM, BIII/DAB, 2xUHF, SAT
  • 35dB(FM, VHF), 70dB (UHF), 40dB(SAT)
  • Configurable hasta 15 filtros
  • Lectura de la intensidad de entrada

Cantidad
En stock, puedes recibirlo en 24/48 horas

Johansson JH6713 - Cabecera Programable Johansson Profilo Revolution Plus.

¿Cuáles son las características principales de la Central Programable Profilo Revolution Plus de Johansson 6713?

- Cabecera Programable Profino Revolution SAT Johansson
- 5 entradas: FM, BIII/DAB, 2xUHF, SAT
- Ganancia: 35dB(FM), 35dB(VHF), 70dB (UHF), 40dB(SAT)
- Puede configurar hasta 15 filtros de 1 o 2 canales adyacentes
- Lectura de la intensidad del nivel de entrada
- No es necesario un medidor de intensidad de campo
- CAG en tiempo real en todos los multiplexes individuales
- 12-24V de alimentación remota
- Nivel de salida: 105 (con 15 MUX)
- Salida de TEST (-30dB)

¿Cuáles son las características técnicas de la Central Programable Profilo Revolution Plus 6713 de Johansson?

- Entradas: 1SAT + 1 FM + 1 DAB/VHF + 2 UHF
- Salidas: 1 princ. (SAT-FM-DAB-VHF-UHF) + puerto de test (-30dB)
- Rango de Frecuencia:
   - SAT: 950 - 2400 MHz
   - FM: 88 - 108 MHz
   - VHF: 174 - 240 MHz
   - UHF: 470 - 862 MHz
- Protección LTE: Selección automática: 694, 790 o OFF MHz
- Nivel de entrada:
   - SAT: 40 - 95 dBµV
   - FM: 37 - 77 dBµV
   - VHF: 45* - 109 dBµV
   - UHF: 45* - 109 dBµV
- Potencia de salida SAT: 119 (-35dBc/IM3 2 portadoras) dBµV
- Potencia de salida FM: 113 (60dB/IM3) dBµV
- Potencia de salida VHF/UHF: 115 (60dB/IM3) dBµV  -  126 (35dB/IM3) dBµV
- Potencia de salida VHF/UHF: 108 (con 1 MUX) dBµV
- Potencia de salida VHF/UHF: 105 (con 15 MUX) dBµV
- Número de canales: 30 (15 filtros)
- Añadir canales: 1, 2, 3, 4, 5 o 6 MUXes por filtro
- Ganancia:
   - SAT: 40 dB
   - FM: 35 dB
   - VHF: > 60 dB
   - UHF: > 60 dB
- Ajuste de ganancia:
   - SAT: 20 dB
   - FM: 20 dB
   - VHF/UHF: canal CAG
- Figura de ruido: SAT: 8 dB
Atenuador general: 20 dB
Atenuador VHF/DAB: 15 dB
Ajuste de pendiente: SAT: 12 dB
Selectividad:
   - SAT: 40 (862 MHz) dB
   - 50 dB/1MHz
Pérdida de retorno: 10 dB
MER de salida:
   - VHF: 35 dB
   - UHF: 35 dB
Conversión: Si (desde cualquier canal VHF-UHF a cualquier otro dentro de la misma banda)
Protección ESD: Todas las entradas
DC @ Entrada VHF/UHF: 12 o 24 V
Corriente DC @ Entrada VHF/UHF: 100 (total para las 3 entradas) mA
DC @ Entrada SAT: 13V/18V/Bypass & 0/22kHz
Corriente DC @ Entrada SAT: 300 mA
Puerto SD: No
Temperatura de funcionamiento: -5 a +50 °C
Fuente alimentación: 100 - 240 V
- Consumo: 17 W
- Dimensiones: 217 x 165 x 59 mm
- Peso: 0,8 kg
