Central banda ancha MiniKom EasyF 5: FM-VHF-UHF-UHF-FI

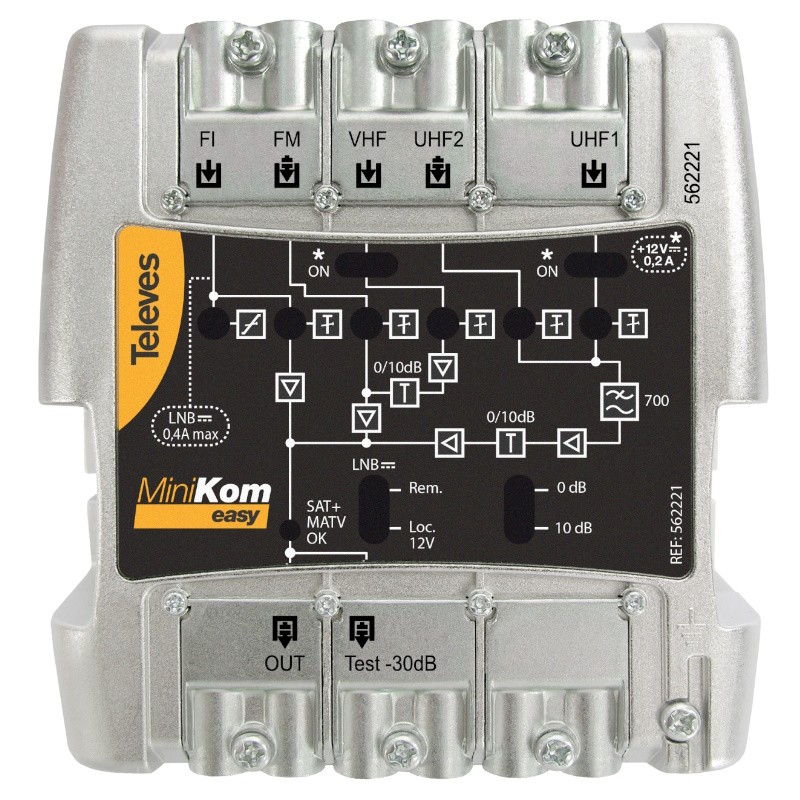

Televés 562221 - Central amplificadora de banda ancha MiniKom EasyF 5 entradas: FM-VHF-UHF-UHF-FI.

Central amplificadora configurable de cabecera para sistemas SMATV con amplificación separada que garantiza la ausencia de intermodulación entre entradas.

Consta de 5 entradas: FM-VHF-UHF-UHF-FI, las de VHF y UHF tienen los dos márgenes de ganancia seleccionables mientras que la entrada de FM tiene una única etapa amplificadora. En la etapa de FI incorpora un switch para la selección de la alimentación del LNB en modo local (a través de la propia fuente) o remoto (mediante un STB externo).

Incorpora filtrado anti LTE700 y un led indicador de señal en la salida para la detección inmediata de fallos en la red.

¿En que consiste el Sistema de Conexión EasyF?

Sistema de conexión EasyF: sencillez y ahorro

El EasyF se trata un innovador concepto de conexión del conductor interno del cable coaxial (vivo), que se inserta directamente en el dispositivo aumentando la fiabilidad de la conexión. Además gracias a la ausencia de conectores "F", es posible reducir el chasis y asegurar la conexión de dos cables con un único tornillo.

Ahorro real de tiempo: acelerar la instalación es posible, al no ser necesario realizar la conectorización de los cables coaxiales. Además, se evita el proceso de roscado de los conectores en el dispositivo, que a veces se complica cuando el espacio no es suficiente

Fiabilidad de conexión: la brida que sujeta los cables impide que el coaxial se suelte

Ahorro económico: no se necesita ningún conector (ni "F" ni "CEI") adicional

Optimización del espacio: las entradas y salidas se ubican siempre en el mismo lado del dispositivo, evitando curvar los cables coaxiales y facilitando el trabajo dentro de armarios y registros

Montaje muy sencillo en tres pasos: sólo se requiere atornillar y desatornillar las tapas para conectar dos cables:

1. Desatornillar la tapa del dispositivo para acceder a la conexión

2. Insertar los cables coaxiales previamente pelados

3. Cerrar la tapa y atornillar para asegurar la conexión

¿Cuáles son las características principales de la central de banda ancha MiniKom EasyF con 5 entradas de Televés?

•  Tamaño muy compacto (103x103x 50mm)
•  LEDs indicadores de la existencia de señal en salida y alimentación
•  Ganancia configurable mediante un switch (alta/baja) y alto nivel de salida
•  Dos etapas de amplificación para las bandas de TV
•  Fuente de alimentación conmutada que garantiza el bajo consumo
•  Sistema de conexión EasyF
•  Chasis de alto blindaje, fabricado en Zamak
•  Salida de test (-30dB)
•  Carátula frontal intuitiva, con ajustes y diagrama de bloques
•  Switch de selección de la alimentación de LNB: local o remota
•  Switch ON/OFF de paso de DC por las entradas VHF y UHF, para alimentación de preamplificadores o sistemas BOSS
•  Atornillable en pared

¿Cuáles son las características técnicas de la central amplificadora de banda ancha MiniKom EasyF con 5 entradas de Televés?

•    Bandas:  FM / VHF / U1-U2 / FI
•    Margen de frecuencias:
•      FM: 88...108  MHz
•      VHF: 174...400 MHz
•      U1-U2: 470...694 MHz
•      FI: 950...2150 MHz
•    Ganancia (0/10):
•      FM: 15/- dB
•      VHF: 34/24 dB
•      U1-U2: 36/26 dB
•      FI: 42/- dB
•    Margen de regulación de ganancia:
•      FM: Manual 0 ... 20 dB
•      VHF: Manual 0 ... 20 dB
•      U1-U2: Manual 0 ... 20 dB
•      FI: Manual 0 ... 30 dB
•    Nivel de salida:
•      IMD3 (2ch, -35dB): 120 dBμV (FM) - 121 dBμV (VHF) - 122 dBμV (U1-U2) - 123 dBμV (FI)
•      DIN 45004B: 113 dBμV (FM) - 114 dBμV (VHF) - 115 dBμV (U1-U2) - - dBμV (FI)
•      IMD3 (2ch, -60dB): - dBμV (FM) - 111 dBμV (VHF) - 112 dBμV (U1-U2) - - dBμV (FI)
•      IMD2 (2ch, -60dB): - dBμV (FM) - >101 dBμV (VHF) - - dBμV (U1-U2) - - dBμV (FI)
•    Figura de ruido:
•      FM: 6 dB
•      VHF: 5 dB
•      U1-U2: 7 dB
•      FI: 11 dB
•    Test:
•      FM:  -30 dB
•      VHF: -30 dB
•      U1-U2: -30 dB
•      FI: -30 dB
•    Alimentación local LNB:
•      FM: -
•      VHF: -
•      U1-U2: -
•       FI:  12V
•   Corriente máx. alimentación local LNB:
•      FM: -
•      VHF: -
•      U1-U2: -
•      FI: 400 mA
•   Alimentación remota LNB:
•      FM: -
•      VHF: -
•      U1-U2: -
•      FI: VRX V
•   Corriente máx. alimentación remota LNB:
•      FM: -
•      VHF: -
•      U1-U2: -
•      FI: 500 mA
•    Alimentación entradas:
•      FM: -
•      VHF: 12 V
•      U1-U2: 12 V
•      FI: -
•    Corriente máx. entradas:
•      FM: -
•      VHF: 200 mA / 400 máx.
•      U1-U2: 200 mA / 400 máx.
•      FI: -
•    Tensión / frecuencia de red (FM / VHF / U1-U2 / FI): 220 - 230 / 50-60 V~ /Hz
•    Consumo total AC sin alimentación de entradas: OFF 6.5 W / 70 mA
•    Consumo total AC con alimentación de entradas: ON W, mA 12,5 / 120
•    Índice de protección: 20 IP
•    Margen de temperatura de funcionamiento: -5 ... +45 ºC
