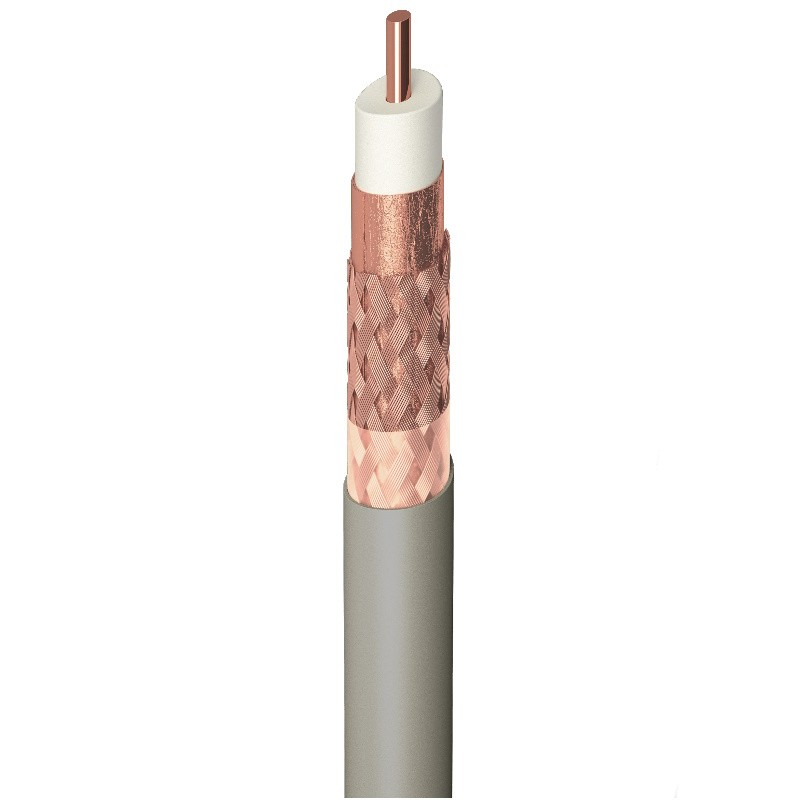

Cable Coaxial RG-6 T200plus CU LSFH Clase A Gris 250m

Televés 213002 - Cable coaxial T200plus, 15RtC Euroclase Dca y blindaje clase A 250 metros.

¿Cuáles son las características principales del cable coaxial de Televes 213002?

•  Cable coaxial RG-6 con vivo y malla fabricados en cobre (Cu/Cu) con una excelente cobertura del trenzado (76%). Es de doble blindaje, e incorpora una lámina antimigratoria. Un cable 15RtC, de cubierta LSFH.
•  Cable coaxial certificado para instalaciones ICT, al cumplir con una Euroclase Dca-s2,d2,a1 y un apantallamiento conforme a la norma UNE-EN50117-9-2.
•  Lámina antimigratoria que evita la migración de los aditivos d la cubierta y la humedad al interior del cable, evitando así el deterioro de sus características.
•  Impedancia característica de 75 ohm
•  Bobina de madera de 250m

¿Cuáles son las características técnicas del cable coaxial 213002 de Televés?

Cable coaxial de doble capa y Clase A

Con 2 capas de blindaje, estos cables ofrecen un buen apantallamiento gracias a una malla de gran cobertura.

Sus propiedades constructivas los hacen Clase A, cumpliendo según la norma EN 50117:

•  A 5 - 30 MHz => TI < 5 mΩ/m
•  A 30 - 1000 MHz => SA > 85 dB
•  A 1000 - 2000 MHz => SA > 75 dB
•  A 2000 - 3000 MHz => SA > 65 dB

Dónde, la impedancia de transferencia (TI) define la efectividad del apantallamiento a bajas frecuencias, y la atenuación del apantallamiento (SA) la define entre 30 y 3000MHz.

Especificaciones Técnicas del cable 213002

•   Modelo: T-200plus
•   Tipo de cable: RG-6
•   Estándar: EN 50117-9-2
•   Euroclase: Dca
•   Euroclase: Emisión de humos opacos: s2
•   Euroclase: Caída de partículas inflamadas: d2
•   Euroclase: Acidez: a1
•   Clase: A
•   Diámetro Conductor central: 1,2 mm
•   Material Conductor central: Cobre (Cu)
•   Resistencia Conductor central:  < 16 Ω/km
•   Diámetro Dieléctrico: 5 mm
•   Material Dieléctrico: Polietileno Expanso (PEE)
•   Color Dieléctrico: Naranja RAL 1007
•   Lámina interior: Cobre + Poliéster
•   Material Malla: Cobre
•   Dimensiones Malla: nº grupos de hilos (Nc): 16
•   Dimensiones Malla: nº de hilos por grupo (Ns): 9
•   Dimensiones Malla: diámetro del hilo (Ø): 0,11 mm
•   Resistencia Malla:  < 12 Ω/km
•   Cobertura Malla:  76 %
•   2ª lámina de blindaje: No
•   2ª lámina de blindaje pegada al dieléctrico: No
•   Petro-Gel: No
•   Lámina antimigratoria: Si
•   Diámetro Cubierta exterior: 6,9 mm
•   Material Cubierta exterior: LSFH
•   Radio de curvatura mínimo:  34,5 mm
•   Impedancia de transferencia (5-30MHz):  < 5 mΩ/m
•   Blindaje a 1GHz:  > 85 dB
•   Spark Test:  3000 Vac
•   Capacidad:  55 pF/m
•   Impedancia:  75 Ω
•   Velocidad de propagación mín.: 82  %
•   Temperatura de funcionamiento:  -25 ... 70 °C
•   Frecuencias: Atenuación (typ.) dB/m:
•       5 MHz:  0,01 dB/m
•       47 MHz: 0,04 dB/m
•       54 MHz: 0,04 dB/m
•       90 MHz: 0,05 dB/m
•       200 MHz:  0,07 dB/m
•       500 MHz:  0,12 dB/m
•       698 MHz:  0,14 dB/m
•       800 MHz:  0,15 dB/m
•       862 MHz:  0,16 dB/m
•       950 MHz:  0,17 dB/m
•       1000 MHz:  0,17 dB/m
•       1220 MHz: 0,19 dB/m
•       1350 MHz:  0,2 dB/m
•       1750 MHz: 0,23 dB/m
•       2050 MHz: 0,25 dB/m
•       2150 MHz: 0,26 dB/m
•       2200 MHz: 0,287 dB/m
•       2300 MHz: 0,27 dB/m
•       2400 MHz: 0,27 dB/m
•       3000 MHz:   0,3 dB/m
•   Peso neto: 54 g
•   Peso bruto: 54g
•   Anchura: 1.000 mm
•   Altura: 6 mm
•   Profundidad: 6 mm
•   Embalaje: Bobina 250 Metros

Detalles del montaje:

A - Conductor interno

B - Dieléctrico

C - Lámina

D - Malla de hilos

E - Lámina antimigratoria

F - Cubierta exterior
