Amplificador Quattro EuroSwitch / NevoSwitch 10/11dB 5 entradas

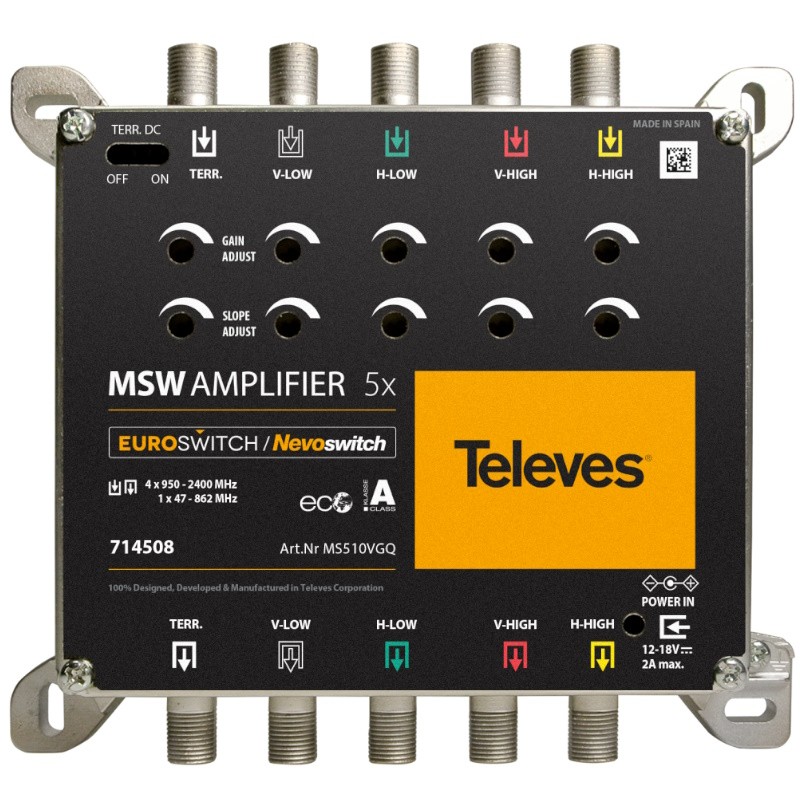

Televés 714508 - Amplificador de Satélite Quattro EuroSwitch / NevoSwitch 10/11dB, 5 entradas (1 satélite).

Amplificador compatible con las gamas EuroSwitch y NevoSwitch, de 5 entradas (una terrestre y las cuatro polaridades Quattro de un satélite) que permite aumentar el número de usuarios de la instalación optimizando la señal que le llega a cada uno. Amplificación aprox de 10dB en terrestre y 11dB en satélite.

Características principales del Amplificador de Satélite Quattro 714508 de Televés

•  Nivel de salida elevado
•  Interruptor para alimentar previos terrestres (VDC) o no (OFF)
•  Ajuste de la ganancia (20dB) y la pendiente (12dB) de manera individualizada
•  La alimentación se lleva a cabo por la entrada/salida VL
•  Muy compacto
•  Hecho de zamak
•  Identificación de colores en la entrada y en la salida
•  Alimentación a 12V
•  Consumo reducido

Características técnicas del Amplificador Quattro EuroSwitch y NevoSwitch de Televés

•  Número de entradas: 5
•  Número de salidas: 5
•  Bandas:  TERR / SAT
•  Margen de frecuencia:
•       TERR: 47 ... 862 MHz
•       SAT: 950 ... 2400 MHz
•  Nivel de salida:
•       TERR: 114 dBµV
•       SAT: 118 dBµV
•  Ganancia:
•       TERR: 10 dB
•       SAT: 11 dB
•  Margen de regulación de ganancia: 0 ... 15 dB
•  Regulación de la pendiente: 0 ... 12 dB
•  Aislamiento: > 25 dB
•  Tensión de alimentación: 12 ... 18 Vdc
•  Consumo de corriente max (@12V): 300 mA
•  Consumo de corriente max (@18V): 200 mA
•  Consumo potencia máx.: 3,6 W
•  Temperatura de funcionamiento: -5 ... 45 °C
•  Índice de protección (IP): 20
•  Anchura: 137 mm

•  Altura: 121 mm

•  Profundidad: 29 mm

•  Peso del producto principal: 356 g

Ejemplo de Aplicación

Detalle del Montaje
