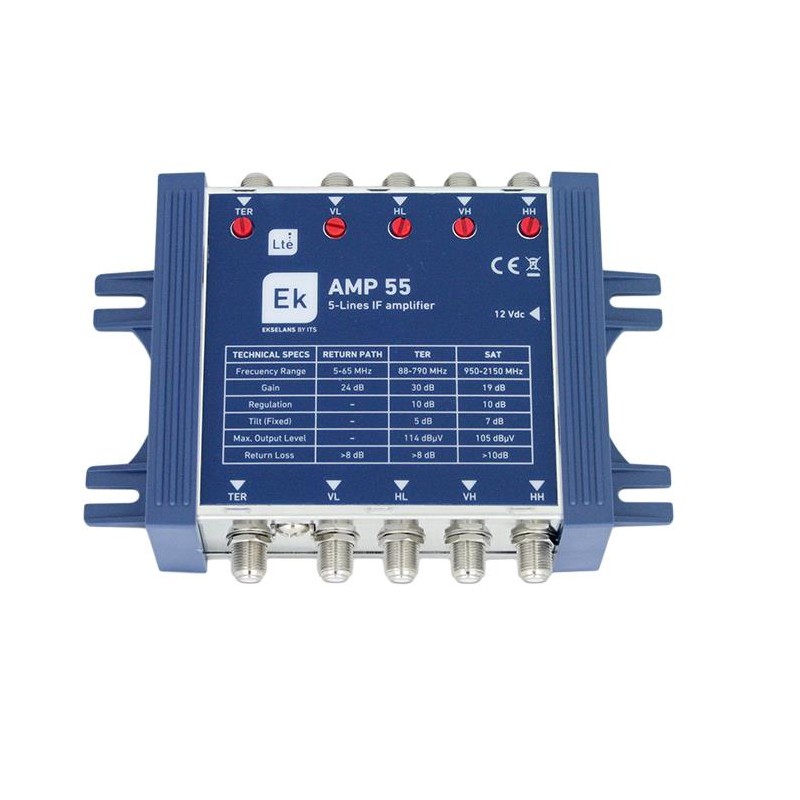

Amplificador de satélite 4 polaridades
Ref. : AMP-55
- Amplificador 5 Líneas EK
- Para multiswitch en cascada
- Ganancia SAT 19dB
- Ganancia TER 30dB
- Ganacia Canal de Retorno 24dB
- Buena linealidad en todas las bandas
Para ver los productos sugeridos, baje más abajo.
EK AMP 55 - Amplificador 5 líneas para multiswitch en cascada con amplificación de canal de retorno, terrestre y satélite.
Los amplificadores de la serie AMP permiten la amplificación de señales de FI y terrestre. Son especialmente útiles en aquellos casos donde exista una distribución en cascada de multiswitches (serie MSC) o exista una larga tirada de cable coaxial.
Descripción:
- Amplificación independiente por cada IF y terrestre
- Altos niveles de ganancia
- Elevados niveles de salida
- Buena linealidad en todas las bandas
- Pendiente (Tilt) incorporado para compensar las pérdidas de la línea a alta frecuencia
- Banda de retorno junto a terrestre en la misma línea.
Características Técnicas:
- Entradas: 5 (1x TER + 4x SAT)
- Salidas: 5 Cascada
- Rando de Frecuencias:
- Canal de Retorno 5-65 MHz
- TER 88 -790 MHz
- SAT 950 - 2150 MHz
- Ganancia:
- Canal de Retorno: - -
- TER 30 dB
- SAT 19 dB
- Regulación:
- Canal de Retorno: - -
- TER 0-10 dB
- SAT 0-10 dB
- Pendiente (fijo):
- TER 5.5 dB
- SAT 7 dB
- Máximo nivel de entrada:
- TER 84 dBµV
- SAT 86 dBµV
- Máximo nivel de salida:
- TER 114 dBµV
- SAT 105 dBµV
- Pérdidas de retorno:
- SAT-SAT >8 dB
- SAT-TER 10 dB (typ)
- Aislamiento:
- SAT-SAT >30 dB
- SAT-TER >35 dB
- Alimentación del amplificador:
- Alimentado remotamente 12 Vdc
- Conectado a la fuente 12 Vdc
- Consumo:
- Amplificador 200 mA
- Temperatura de funcionamiento:
- -20…+60 ºC
- Dimensiones: 120 x 161 x 41 mm
