Amplificador de mástil NanoKom 3 entradas: UHF-UHF-VHFmix

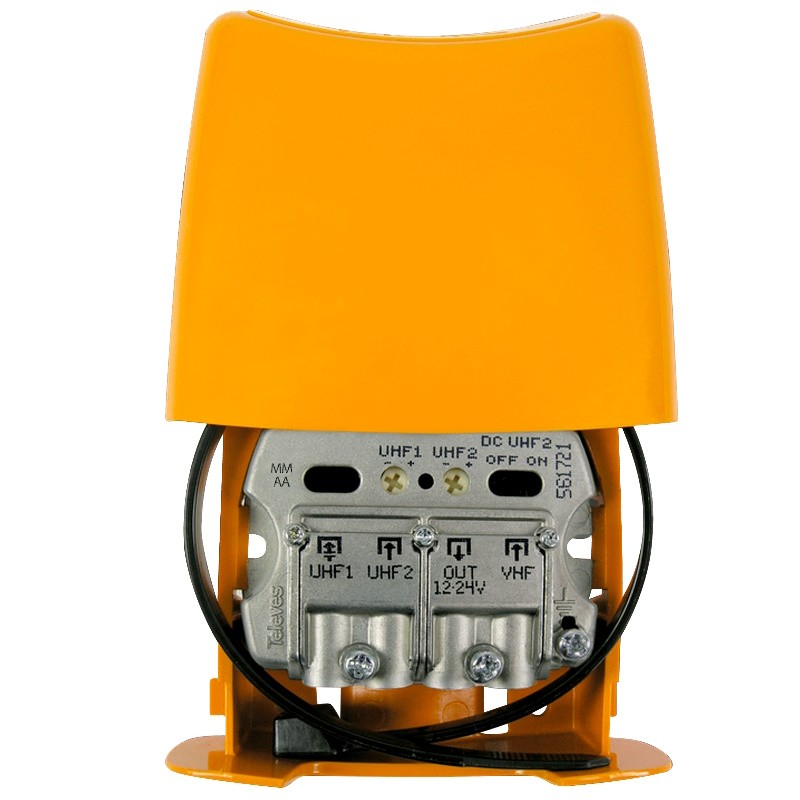

Televés 561721 - Amplificador de mástil NanoKom (LTE700, 2o Dividendo Digital) 3 entradas: UHF-UHF-VHFmix.

Amplificador de instalación en mástil para amplificar y mezclar señales de televisión terrestre provenientes de varias antenas.

Consta de 3 entradas: la señal es amplificada en las dos entradas de UHF, mientras que la de VHF sólo se mezcla. El amplificador se alimenta a través del cable coaxial de salida.

Características principales del amplificador de mástil NanoKom 561721 de Televés

•  Amplificación separada y muy baja figura de ruido, respetando así la calidad de la señal
•  Diseño ergonómico ultrarreducido
•  Sistema de conexión EasyF
•  Pueden ser alimentados desde 12 a 24V
•  Fabricación completamente automatizada y sometida a rigurosos controles de calidad
•  Chasis de alto blindaje, fabricado en Zamak
•  Filtro LTE para eliminar las interferencias de telefonía
•  Interruptor ON/OFF para permitir el paso de DC hacia una de las entradas de UHF, para alimentar un sistema BOSS
•  Montaje sencillo. Brida para sujeción al mástil incluida
•  Cofre de resistente plástico ABS naranja para su instalación en exteriores

Características técnicas del amplificador NanoKom para mástiles 561721

•  Bandas: VHF / UHF
•  Margen de frecuencia:
•       VHF: 47 ... 254 MHz
•       UHF: 470 ... 694 MHz
•  Ganancia:
•       VHF: -1,5 dB
•       UHF: 28 dB
•  Margen de regulación de ganancia:
•       VHF: -- dB
•       UHF:   0 ... 20 dB
•  Nivel de salida DIN45004B:
•       VHF: - dBμV
•       UHF:  108 dBμV
•  Nivel de salida EN50083:
•       VHF: - dBμV
•       UHF:  115 dBμV
•  Figura de ruido:
•       VHF: - dB
•       UHF:  6,5 dB
•  Número de entradas: 3
•  Entradas/Bandas: VHF / UHF 1 / UHF 2
•  Corriente max entrada:
•       VHF: 0 dB
•       UHF 1: 0 dB
•       UHF 2: 40 dB
•  Tensión de alimentación: 12 ... 24 Vdc
•  Índice de protección (IP): 23
•  Temperatura de funcionamiento: -5 ... 45 °C
