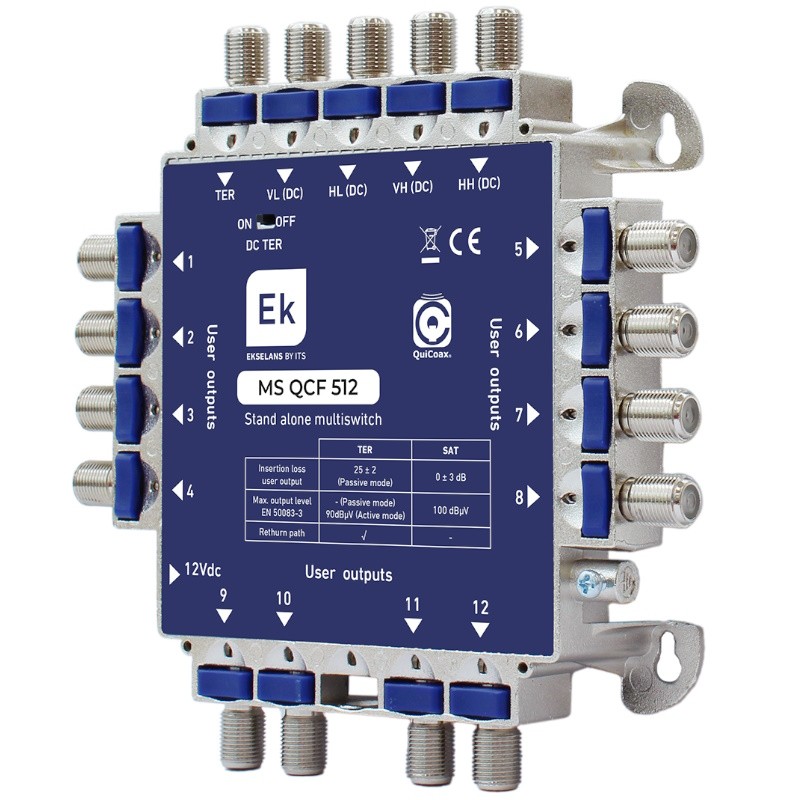

Multiswitch estrella/final de cascada 5 entradas 12 salidas

EK MS-QCF-512 - Multiswitch estrella/final de cascada con 5 entradas (4 SAT + 1 TER) y 12 salidas usuario.

¿Cuáles son las características principales del Multiswitch estrella/final de cascada MS-QCF-512 de EK?

• Multiswitch estrella/final de cascada.
• 5 entradas (4 SAT + 1 TER).
• 12 salidas usuario.
• Pérdidas de derivación: SAT <3dB / TER 17dB.
• Con linea de retorno.
• Compatible EKOAX

¿Cuáles son las características técnicas del Multiswitch de cascada MS-QCF-512?

• Referencia: MS QCF 512
• Código: 090037
• Tipo: Estrella / Final Cascada
• Entradas: 5 (1x TER + 4x SAT)
• Salidas:
•     Usuario: 12
•     Cascada: -
• Rango de frecuencia:
•     TER.: 5 -790 MHz
•     SAT.: 950 - 2150 MHz
• Pérdidas de derivación:
•     SAT.: 0 ± 3 dB
•     TER.: 25 ± 2 dB
• Pérdidas de paso:
•     SAT.: -
•     TER.: -
• Nivel máximo de salida (DIN 45004B-35dBc): SAT.: 100 dBµV
• Aislamiento:
•     Entre entradas (SAT-SAT):  >28 dB
•     Entre entradas (SAT-TER):  >30 dB
• Alimentación externa:
•     LNB: 210 (max) / LNB mA
•     TER.: ON/OFF DC PASS
• Amplificadores línea (AMP): 12 Vdc
• Consumo fuente externa:
•     LNBs: 210 mA
•     Amplificador mástil TER: 70 mA
• Consumo desde STB:
•     Multiswitch: < 40 / STB Activo mA
• Temperatura de trabajo: -20…+60 ºC
• Dimensiones (An x Al x Fo): 120 x 120 x 35 mm
