Distribuidor AJAX en España

Integración cámaras IP en sistema Ajax

5 septiembre, 2018 por Juan Muñoz

En el siguiente tutorial vamos a pasar a describir el proceso para integrar las cámaras IP de la marca Safire y de la marca X-Security en el sistema de alarma AJAX. (Puedes pasar por nuestra tienda para descubrir todo el producto de AJAX)

1._ CÁMARAS IP

El sistema de alarmas AJAX y su app para iOS y Android permite la integración de hasta 10 cámaras IP. La visualización en directo de dichas cámaras se lleva a cabo a través de su flujo de vídeo RTSP.

Desde Mercasat, a través de varias pruebas se ha conseguido comprobar satisfactoriamente la integración de las cámaras IP de Safire y X-Security.

Para poder visualizar las cámaras en remoto, será necesario previamente abrir un puerto por cada cámara que lo redireccione a la dirección local de la cámara. Si esto no se hace y por el contrario se opta por poner la dirección IP local, la cámara solo se podrá visualizar estando en la misma red.

En algunos routers, por motivos de seguridad, al establecer la dirección del servidor DDNS, no es capaz de conectarse si nos encontramos en la misma red que la cámara. Para poder solucionar este problema se podrá añadir la misma cámara como dos cámaras distintas cambiando la ruta, en una estableciendo la IP pública / Servidor DDNS y en otra la IP local de la cámara.

Con el objetivo de facilitar el proceso de obtención de la ruta RTSP, a continuación, se ofrecen las rutas concretas de dichas cámaras IP.

¡VISITA NUESTRA TIENDA!

2._ CÓMO AGREGAR CÁMARAS Y CANALES DE GRABADORES EN LA APP

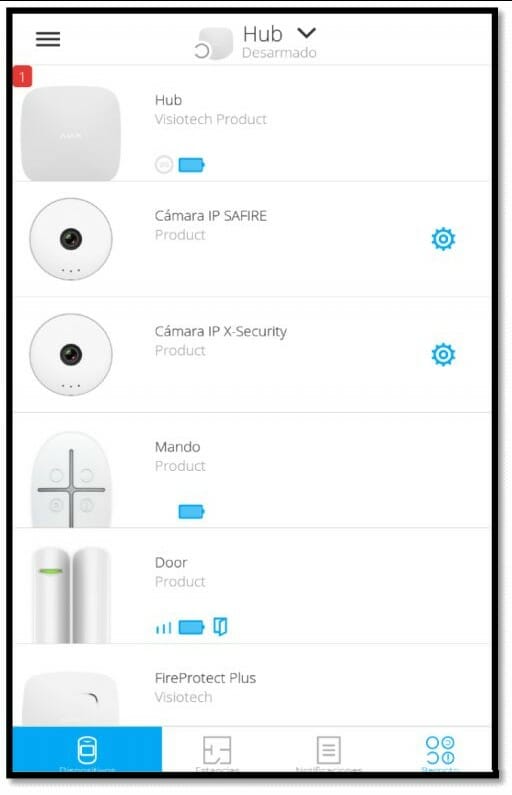

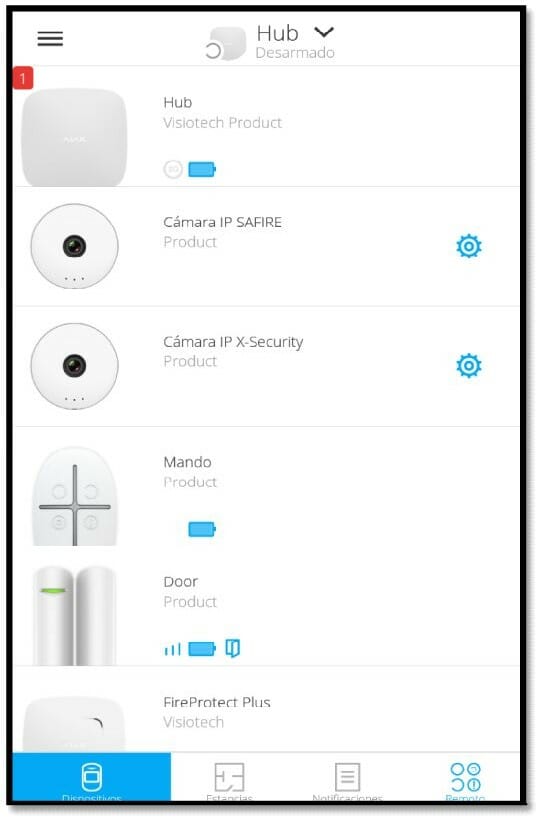

En este apartado se muestra paso a paso el proceso para agregar cámaras o canales de grabadores IP desde la app de AJAX.

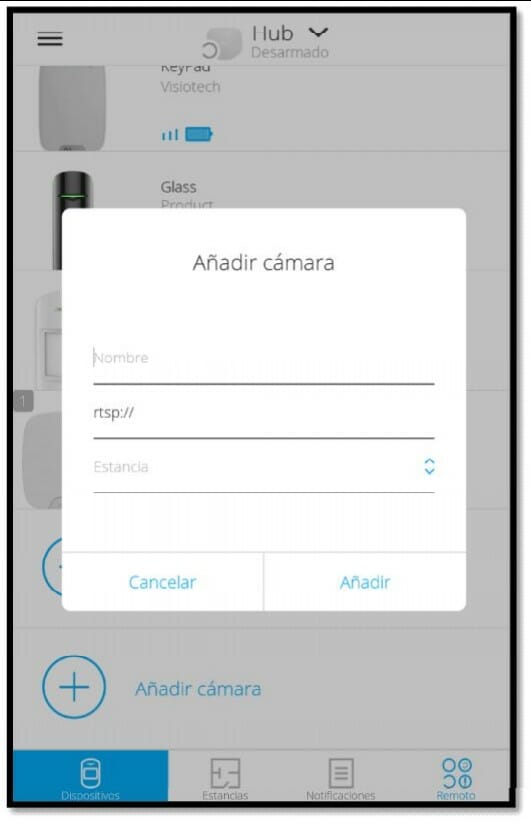

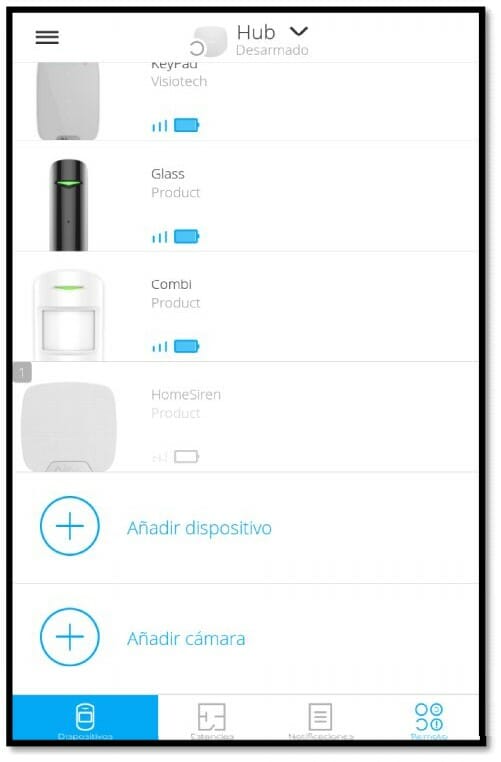

1._ Añadir cámara

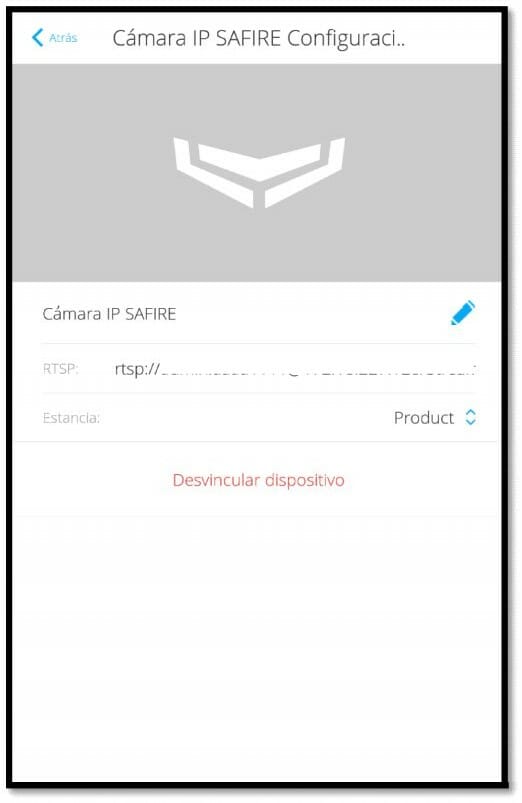

2._ Configurar cámara: Nombre, ruta RTSP y Estancia

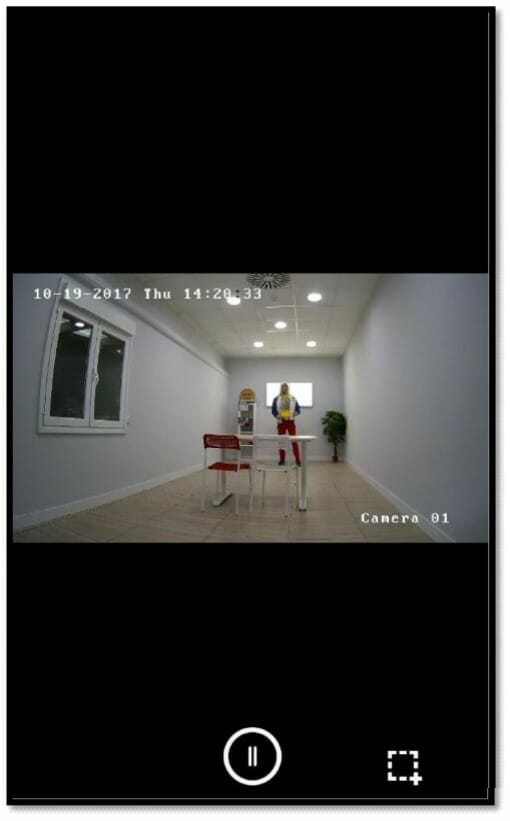

3._ Visualización desde la App

Además de poder acceder a la visualización, en la parte inferior de ésta se puede realizar una captura del momento concreto, donde aparece este símbolo:

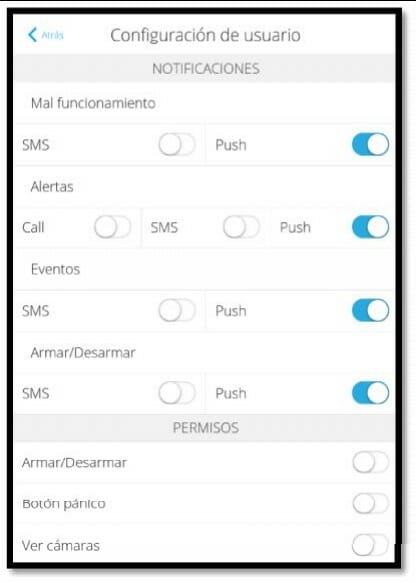

4._ Permisos de visualización a los usuarios

Desde la app del usuario, es posible editar los permisos para visualizar las cámaras de todos los usuarios.





3._ RUTAS RTSP CÁMARAS IP Y CANALES DE GRABADORES SAFIRE



o CÁMARA IP ACCESO REMOTO

rtsp://user:password@nombre.cctvddns.net:Port/Streaming/channels/1

Nota: Parámetros a introducir en rojo

o CÁMARA IP ACCESO LOCAL

rtsp://user:password@IPcam:Port/Streaming/channels/1

En este caso, si el puerto RTSP por defecto (554) no se ha modificado, el parámetro Port no es necesario ponerlo.

o GRABADOR ACCESO REMOTO

rtsp://user:password@nombre.ddns.net:Port/Streaming/channels/N

Para determinar el parámetro N:

a) Canales analógicos

N= número de canal x 100 + T

Flujo principal (mainstream) → T = 1

Flujo secundario (substream) → T = 2

Ejemplo: canal 3 del grabador mainstream, N=3 x 100 +1=301

b) Canales IP

N= (número total de canales analógicos + número de canales IP) x 100 + T

Flujo principal (mainstream) → T = 1

Flujo secundario (substream) → T = 2

Ejemplo: canal lP 2 de un grabador con 4 canales analógicos, N = (4 + 2) x 100 + 1 = 601

o GRABADOR ACCESO LOCAL

rtsp://user:password@IPDVR-NVR:Port/Streaming/channels/N



4._RUTAS RTSP CÁMARAS IP Y CANALES DE GRABADORES X-SECURITY

o CÁMARA IP ACCESO REMOTO

rtsp://user:password@ nombre.cctvddns.net:Port/cam/realmonitor?channel=ChannelNo&subtype=typeNo

–     ChannelNo: Número de canal. Normalmente valdrá el 1

–     typeNo: 1 mainstream y 2 substream

o CÁMARA IP ACCESO LOCAL

rtsp://user:password@IPcam:Port/cam/realmonitor?channel=ChannelNo&subtype=typeNo

En este caso, si el puerto RTSP por defecto (554) no se ha modificado, el parámetro Port no es necesario ponerlo.

o GRABADOR ACCESO REMOTO

rtsp://user:password@nombre.cctvddns.net:Port/cam/realmonitor?channel=ChannelNo&subtype=typeNo

–     ChannelNo: número del canal en el grabador teniendo en cuenta que los canales IP van despues de los analógicos.

–     typeNo: 1 mainstream y 2 substream

Ejemplo: canal IP 2 de un grabador con 4 canales analógicos: ChannelNo = 4 + 2 = 6

o GRABADOR ACCESO LOCAL

rtsp:11user:password@IPDVR-NVR:Port1cam1realmonitor?channel=ChannelNo&subtype=typeNo

Archivado en: Sistemas de alarma Etiquetado como: ajax, alarma, Añadir cámara IP, Pamara IP, safire, seguridad, X-security
